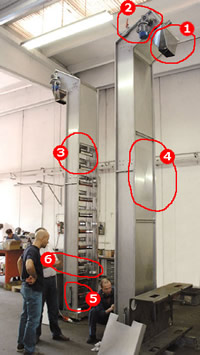

ELEVATORE VERTICALE A TAZZE EVT 400tour img elevatore verticale a tazze EVT 400



  1. Tramoggia di scarico
  2. Motoriduttore con limitatore di coppia
  3. Tazze
  4. Pannelli di chiusura (protezione)
  5. Tensionamento automatico delle catene
  6. Tramoggia di carico ad imboccatura posteriore

Scheda tecnica Elevatore verticale a tazze EVT400



  • Tazze con capienza di 1000 cc.
  • Catene a rulli 5/8 a passo lungo con maglie forate
  • Ancoraggio tazze con perni
  • Tensionamento automatico delle catene
  • Altezza di carico mm 700
  • Ingombro a terra mm 700x400
  • Limitatore di coppia: E’ incorporato nel riduttore.Un sensore ne rileva l’intervento e consente la gestione dell’emergenza nel modo più appropriato.
  • Modulare: Il modulo base comprende: La tramoggia di carico, i sostegni, il cassetto inferiore estraibile e l’albero di rinvio con il dispositivo di tensionamento automatico delle catene.

    Il modulo superiore comprende: La tramoggia di scarico, la motorizzazione con motoriduttore montato sull’albero di trazione e braccio di reazione sul telaio, gli attacchi per il sollevamento ed il successivo ancoraggio aereo.

    Nella zona intermedia vengono eventualmente aggiunti moduli atti a determinare l’altezza di scarico richiesta.
  • Facile da sanitizzare: La struttura in acciaio inox AISI 304 totalmente aperta è priva di qualsiasi punto di ristagno; è raggiungibile ovunque con un getto d’acqua calda o di vapore ed il risultato è rapido e completo.
  • Protezioni: Previste nella zona inferiore con pannelli di rete a maglia tec. In caso di trattamento di materiali polverosi e/o inquinanti è possibile realizzare una chiusura totale con pannelli in lamiera ed eventuale sistema di aspirazione.
  • Manutenzione semplice: E’ limitata alla lubrificazione dei cuscinetti dell’albero motore e delle catene. E’ possibile l’adozione di catene speciali a lubrificazione permanente.


NB: tecom di Cattabriga Adriano si riserva il diritto di apportare le modifiche che ritenesse opportune in un’ottica di sviluppo della macchina descritta.

Il programma di produzione prevede anche macchine con portate maggiori.
